采油油气集输模拟系统演示教学模型(五站一体)
采油油气集输模拟系统演示教学模型(五站一体)
名称
采油油气集输模拟系统演示教学模型(五站一体)
型号
YQJS-001
品牌
夸克模型
规格
10000mm*3000mm
功能
模型以油气采集,计量,分离,中转,脱水,污水处理,注水,储运等为主线,以各系统的工艺设施,工艺流程为重点,突出展示油气水各及处理的方式方法,原理及设备等
详细描述

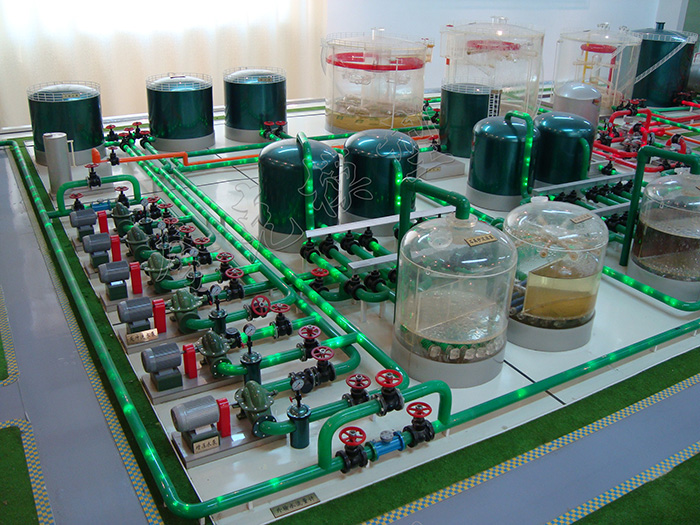

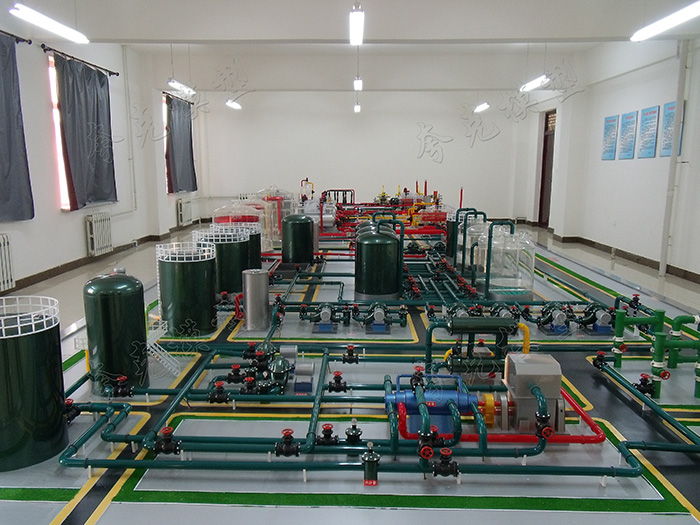

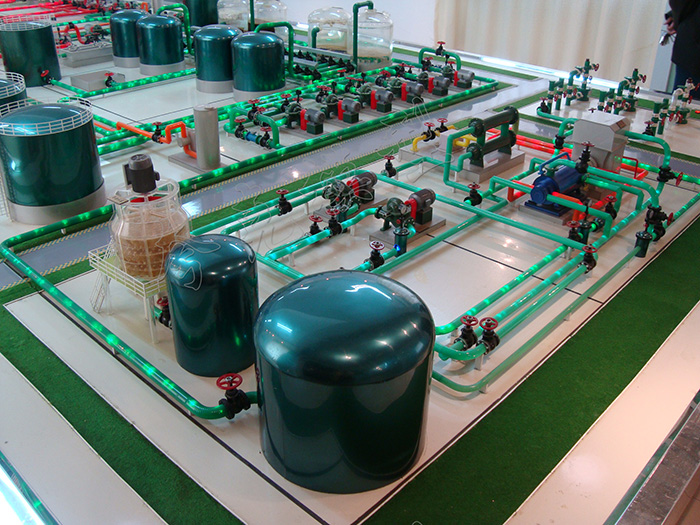

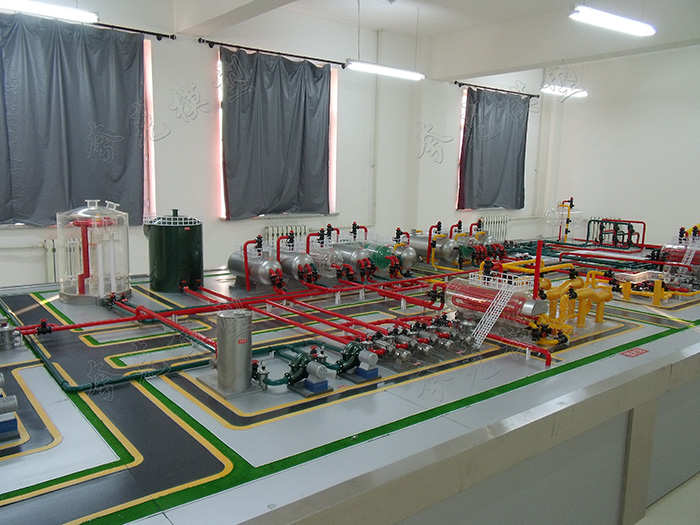

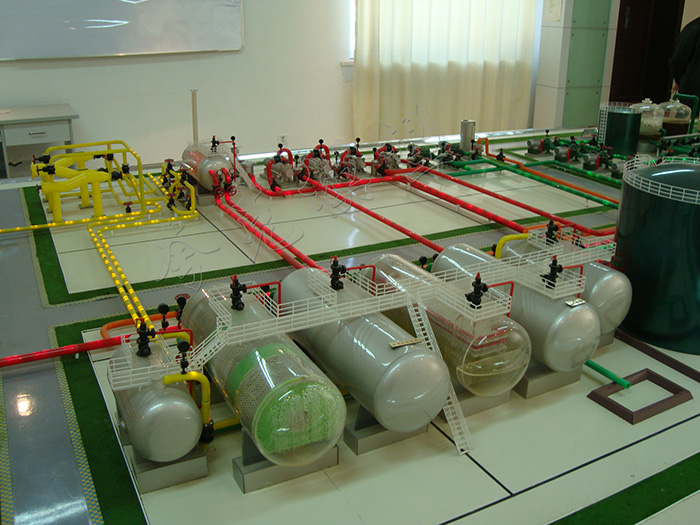

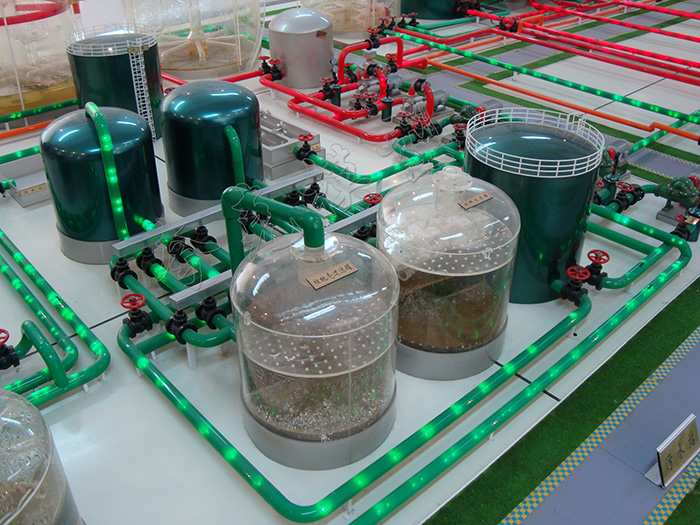

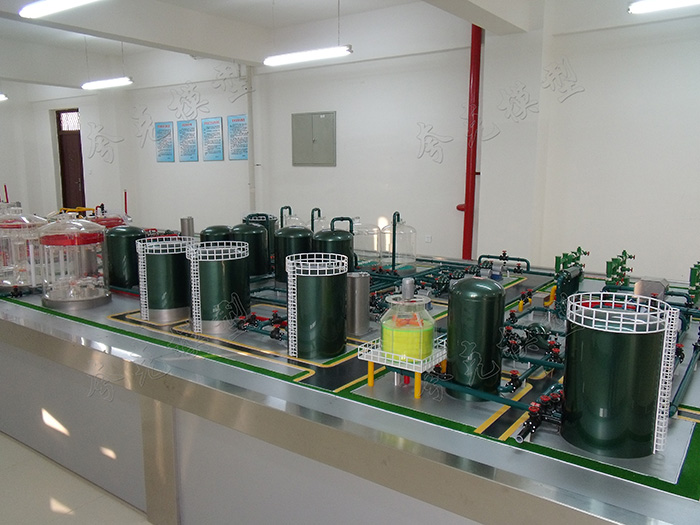

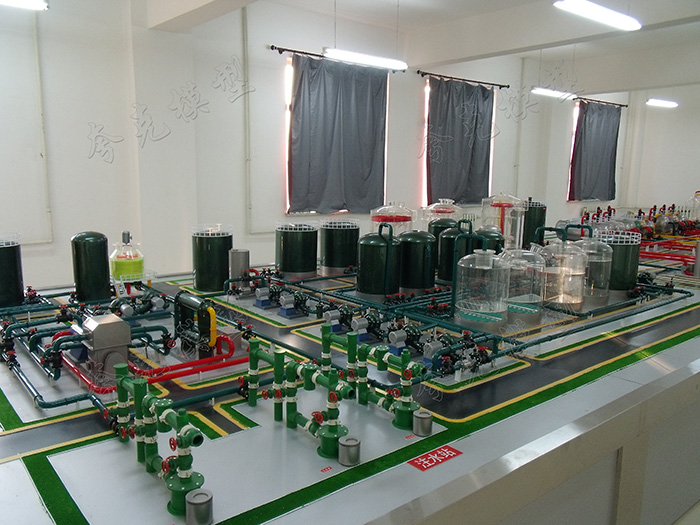

采油油气集输模拟演示教学模型
(五站一体)
•
采油集输模拟系统演示模型与油气储运专业
《
油气集输
》
和
《
油气储运设备
》
等专业课程配套,突破了单一井站流程模型模式,实现了计量间,转油站,脱水站,污水处理站,注水站,油库等一体化全过程仿真模拟;
•
模型以油气采集,计量,分离,中转,脱水,污水处理,注水,储运等为主线,以各系统的工艺设施,工艺流程为重点,突出展示油气水各及处理的方式方法,原理及设备等;
•
油
采五站一体
模型
外形尺寸(包含底座)
:
10000mm*3000mm*1600mm(
长
*
宽
*
高
)
•
工作电压
:
220v
•
功率:
2000w-3000w
•
模型主要材料:
有机玻璃,工程塑料,轻质金属、
led
灯
•
模拟效果:
灯光模拟流程,主要设备透明结构展示,部分设备电动模拟运行动作,触摸屏计算机智能控制 、虚拟模拟系统操作、
•
设备功能:
满足石油工程专业原油处理段教学需求,
•
制作说明:
油气集输主要设备模型依据专业图纸资料,采用有机玻璃通过模具冲压造型和三氯甲烷无缝焊接技术模拟仿真制作,部分设备可电动仿真模拟动作。整体模型布置在一个
10000mm*3000mm*1600mm (
长
*
宽
*
高
)
的木质底座上,底座下面为空心,便于安装传感器,控制器以及电源;所有连接管道分别采用
Ø10mm
、
Ø12mm
、
Ø16mm
的透光性有色有机玻璃管连接;各管道内装有不同颜色的
LED
流水灯带,阀门模型采用工程塑料注塑造型制作,阀门模型内部为空心,每个阀门内部装有一个传感器,灯带与阀门都通过传感器连接电脑,由计算机远程控制;计算机通过屏幕流程界面,触控点击就可以实现对系统流程以及电动仿真模型的控制远程控制。
