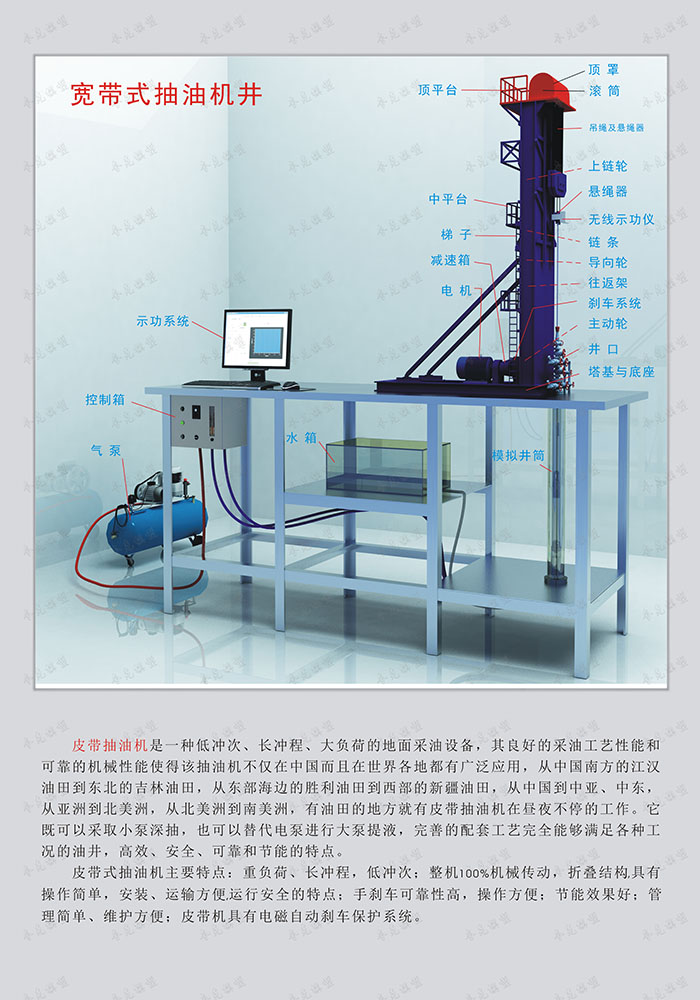

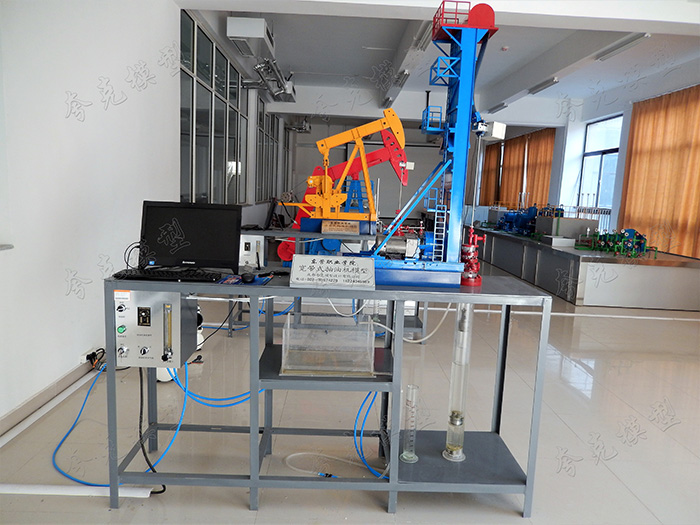

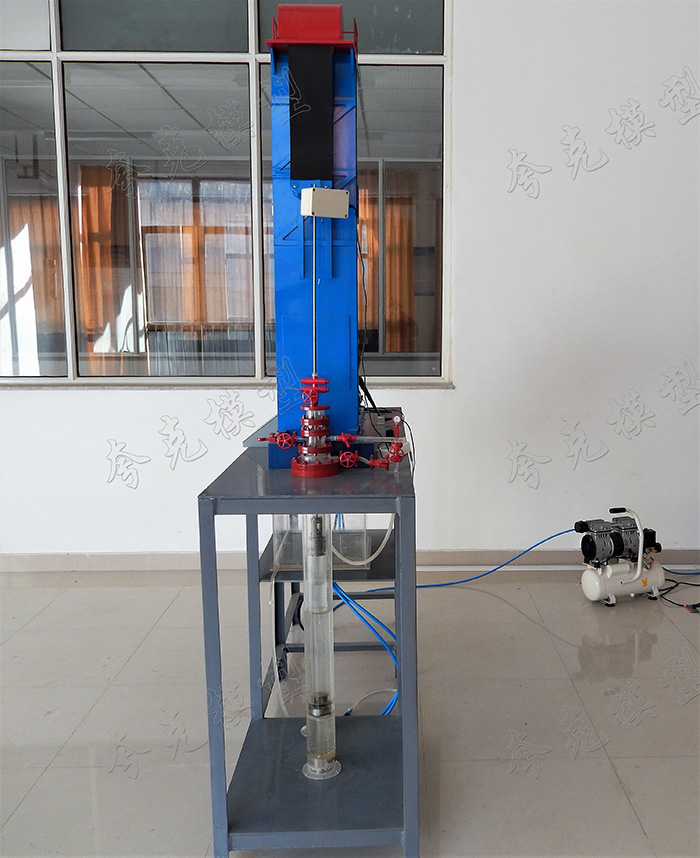

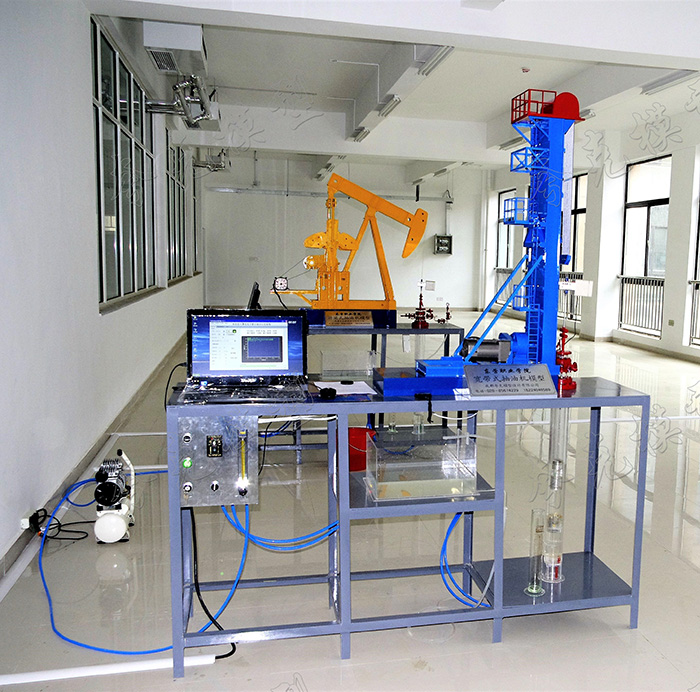

l 名 称:宽带式抽油机模拟实训装置;
l 外形尺寸:2000mm*600mm*2500mm
l 模型比例:1:6;
l 制作材料:铝合金/钢材,有机玻璃
l 制作方案:
宽带式抽油机模拟实训装置包括宽带式抽油机模型,模拟井筒,模拟井口,模拟采油的供水系统,模拟地层压力的供气系统,抽油机模拟操作系统;
l 功 能:
1)可动态演示抽油机运动机理。
2)动态演示抽油泵工作原理。
3) 可作泵校实验。
4)可作载荷实验。
5)可模拟井口对中、悬绳器安装、防冲距调整、调平衡、安装皮带、调冲程、调冲次等现场训练。
l 运行参数:
1. 实验介质:空气、水。
2. 实验温度:常温。
3. 实验用电:220V/50HZ /10A
4. 电机功率:120W
5. 冲程:230mm
6. 冲次:3r/min
7. 泵排量:0.488L/min
8. 泵径:Φ30mm
9. 示功仪量程:悬点载荷0—100N
10. 最大量程:400mm

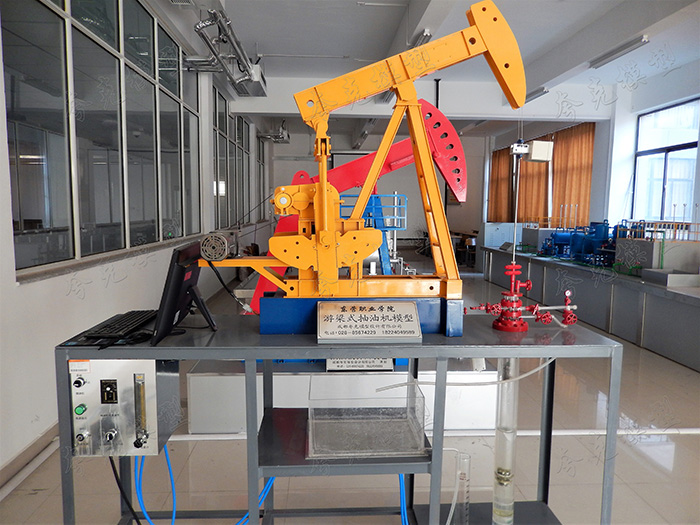

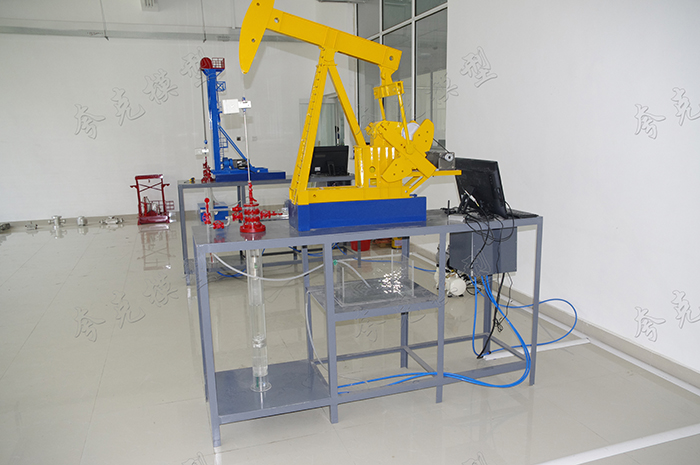

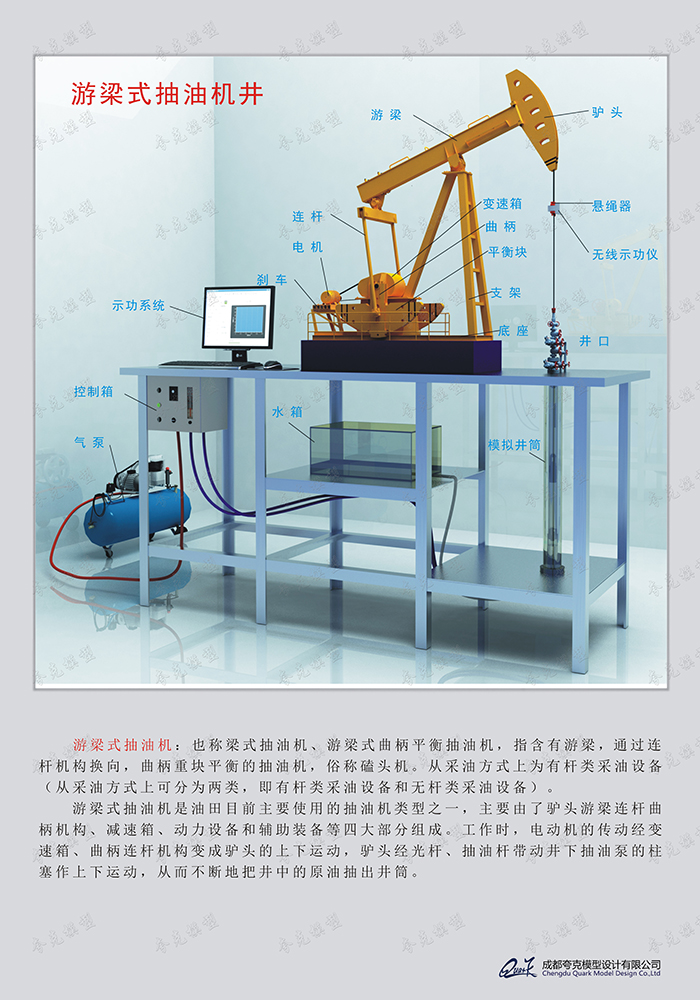

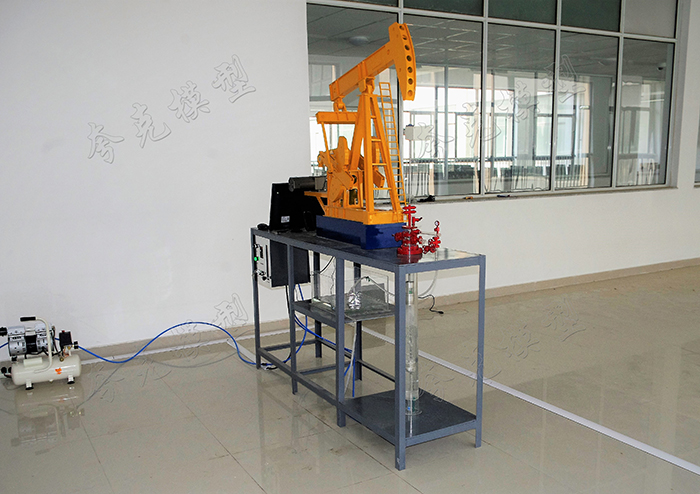

l 名 称:游梁式抽油机模拟实训装置;
l 外形尺寸:2000mm*600mm*2500mm
l 模型比例:1:6;
l 制作材料:铝合金/钢材,有机玻璃
l 制作方案:
游梁式抽油机模拟实训装置包括游梁式抽油机模型,模拟井筒,模拟井口,模拟采油的供水系统,模拟地层压力的供气系统,抽油机模拟操作系统;
l 功 能:
1)可动态演示抽油机运动机理。
2)动态演示抽油泵工作原理。
3) 可作泵校实验。
4)可作载荷实验。
5)可模拟井口对中、悬绳器安装、防冲距调整、调平衡、安装皮带、调冲程、调冲次等现场训练。
l 运行参数:
1. 实验介质:空气、水。
2. 实验温度:常温。
3. 实验用电:220V/50HZ /10A
4. 电机功率:120W
5. 冲程:230mm
6. 冲次:3r/min
7. 泵排量:0.488L/min
8. 泵径:Φ30mm
9. 示功仪量程:悬点载荷0—100N
10. 最大量程:400mm
